トロリー天井クレーン

LCD 型トロリー天井クレーン (以下、クレーン) は、JB/T1306-94 規格に従って設計、製造されています。 CD1やMDIなどの電動ホイストと組み合わせて使用することで、軽量・小型のオフトラッククレーンとなります。電気ホイストはメインビームの片側に配置されているため、フックのサービススペースが増加し、工場建物の高さとコストが削減されます。

吊り上げ能力は1〜16トン、適用スパンは7.5m-22.5m、使用温度は-25度〜+40度、湿度は以下です。 84%。火災、爆発、腐食性媒体のない環境で動作し、液体金属、有毒、可燃性、爆発性の物品を持ち上げることは禁止されています。

異なる動作形式に応じて 3 つの電気制御モードがあります。1 つは、電気ホイストから吊り下げられたケーブルボタンボックスを使用して地上で制御するモードです。もう1つは、電動ホイストに接続された無線受信装置を介して、リモコンで地上で制御する方法です。後者はブリッジの側面にある運転室で操作されます。

最初の 2 つのタイプのオペレーターは車両と一緒に歩き、橋フレームの走行速度は一般に 45 m/min、20 m/min を超えないほど速くすることができませんが、オペレーターの運転台は橋フレームの走行速度を 45 m/min より速くすることができます。 m/分

LDP-type-overhead-crane-15-ton

トロリー天井クレーンの電源はプラントの片側の山形鋼またはトロリーラインによって導入され、電気ホイストはケーブルから電力を供給されます。電動ホイストおよびクレーン全体には、吊り上げ重量リミッター、吊り上げリミットスイッチ、エンドリミットスイッチ、火災リミットスイッチなどの安全装置が装備されています。

この製品は主に機械製造、機械組立、倉庫などで使用されます。その構造上の特徴は次のとおりです。

持ち上げ重量(t)	1				2				3				5				10				16				20
スパン(m)	7.5	10	15	18	8	13	18	27	7.5	12	18	23	8	12	15	18	8	12	15	20	12	19	25	28	10	16	19	26
作業速度 (メートル/分)	グラウンド20								グラウンド30								地面 20		地面 30		グラウンド20				グラウンド20
電動ホイストの型式	CD1モデル								MD1モデル								CD1モデル		MD1モデル		CD1モデル		MD1モデル		CD1モデル		MD1モデル
上昇速度(m/min)	8								8/0.8								7		7/0.7		3.5		3.5/0.35		3.5		3.5/0.35
巻上高さ(m)	6、9、12、18、24、30 またはカスタマイズされた
労働者階級	A3,A4
電流	三相AC 380V 50Hzまたはカスタマイズ

金属構造部分:

主桁は一般に鋼板を溶接して箱型のソリッドウェブ桁を形成します。梁も鋼板で箱状に溶接してあります。保管と輸送の利便性を考慮して、メインビームとビームは高力ボルトで接続されています。

電気ホイスト:

電気ホイストは重量物を持ち上げ、メインビームの下の I ビームの下フランジ上でメインビームに沿って長手方向に移動できます。主な品種はCD1とMD1です。

CD1タイプの場合、吊り上げ速度は8m/min（吊り上げ能力10トンの場合、吊り上げ速度は7m/min）となります。

MD1型は吊り上げ速度8m/min、吊り上げ速度0.8m/minの倍速ホイストです（吊り上げ能力10トンの場合、吊り上げ速度は7m/min）分および0.72 m/分）。

標準揚程は6m、9m、12m、18m、24m、30mなどです。主梁に沿ったホイスト走行速度は30m/minと20m/minの2種類があり、一般的には20m/minとなります。

動作機構:

本製品はコニカルブレーキ非同期モーターによる独立駆動形式を採用しており、減速装置には「1オープン1クローズ」の減速トランスミッションを採用しています。

電気設備

当社製品の走行用モーターはコニカルブレーキ非同期モーターです。電動ホイストおよび機械全体には、昇降リミットスイッチ、カートエンドリミットスイッチなどの安全装置が装備されています。

LDP-type-overhead-crane-5-ton

インストール

1. ユーザ現場にて、トロリー橋クレーン操作機構の駆動装置をエンドビームに設置します。

2. 主梁と端梁をボルトで接続します。ボルトは主梁と端梁の接合強度を確保できる高力ボルトです。ボルトを締める際は、上下左右対称に締め付けてください。メインビームとエンドビームが組み立てられた後、標準 JB/T1306-94 の関連技術要件に従って検査できます。組み立て前に、メインエンドビームの接続面のバリを除去する必要があります。

3. トロリー天井クレーンのターミナル形成スイッチ、スイッチボックス、その他の電気機器をエンドビームに組み立て、関連する電気部品を接続し、2 つの走行モーターが同じ方向に回転するようにデバッグします。

4. 電気ホイストは、主桁にあらかじめ取り付けてクレーンと一緒に線路上に建てることも、別々に建てることもできます。

5. クレーンを線路上に設置した後、制御室をクレーンに取り付ける必要があります。

6. 図面を参考にトロリ線装置を設置してください。

7. 電気設備および配線図に従って、制御線を設置し、接続します。設置後、クレーンの移動方向が制御室のボタンで指定された方向と一致していることを確認する必要があります。

使用とメンテナンス

試運転：無負荷の場合、電源を入れて起動し、操作機構、制御システム、安全装置が高感度で正確であるかどうかを確認し、安全で信頼できるように調整してから使用してください。

トロリー天井クレーンの定格吊り上げ能力を超えないようにしてください。

主梁の方向に沿って斜めに物を吊るすことはできません。

使用者はクレーン各部、特にメインエンドビームの接続部に異常がないか必ず確認してください。溶接がない場合は、頻繁にチェックする必要があります。

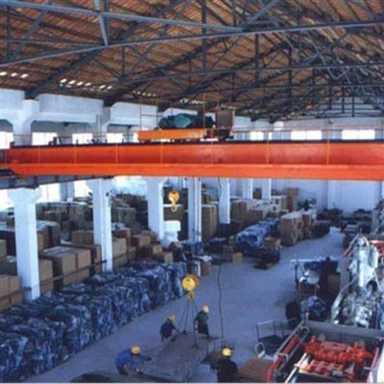

LDP-type-overhead-crane-20-ton
