電動シングルビームクレーン

電動シングルビームクレーン

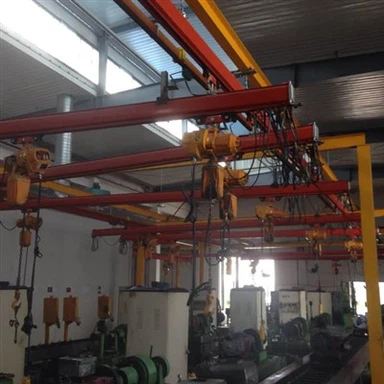

単桁橋クレーンは、1 本の桁を使用してホイストとトロリーを支持する天井クレーンです。 ガーダーは、滑走路ビームに沿って走行する車輪に取り付けられた 2 つのエンド トラックに取り付けられています。 中小規模の工場や倉庫、作業場などで荷物を吊り上げて運搬するためによく使用されるクレーンです。



電動シングルビームクレーンは効率が高く、手頃な価格です。 他の天井クレーンと比べて自重が軽いため、設置が容易で、必要な構造的サポートも少なくなります。 また、操作やメンテナンスも容易で、メンテナンスや修理のコストも低くなります。 さらに、さまざまな荷重に柔軟に対応できるため、さまざまな用途に適しています。



電動シングルビームクレーンには、トップランニング、アンダーランニング、アンダースラングなど、さまざまな構成があります。 トップランニング クレーンは産業環境で使用される最も一般的なタイプで、建物の最も高い部分に取り付けられたレール上を走行します。 走行中のクレーンは滑走路の梁の下フランジから吊り下げられ、吊り下げ型クレーンは建物の屋根構造から吊り下げられます。

JB/T1306-2008規格に従って設計・製造されており、合理的な構造と機械全体の高い剛性が特徴です。

機械全体は、CD1、MD1、HCおよび他のタイプの電気ホイストと組み合わせて使用​​されます。

独立して動作する電動ホイストが 2 台あり、それぞれが独立してワークの吊り上げを完了し、相互に連携して大型ワークの回転を完了することができます。 同時に、各制御ハンドルは共有カート走行機構を独立して制御できます。

吊り上げ能力は1プラス1--16プラス16トン、適用スパンは5-35メートル、作業レベル：A3、A4、作業環境は-25度〜の範囲内ですプラス40度。

トランスミッション全体にソフトドライブモーターと減速機を採用し、低騒音で安定した走行性能を実現しています。

お客様の現場作業条件のニーズに応じて、台車の周波数変換、吊り上げの周波数変換、ホイストの倍速運転などを搭載することができ、クレーン（クレーン）の動作が安定して信頼できます。


橋梁クレーンのメンテナンス


1) 橋クレーンの外観：ほこりや黄色の衣服がないように、外観を徹底的に清掃します。 亀裂や溶接の開いていないかを確認します。


2) カートおよびトロリー: ① 伝動シャフトシート、ギヤボックス、カップリング、シャフトおよびキーに緩みがないか確認し、締め付けてください。 ② ブレーキホイールのクリアランスを確認し、均一で敏感で信頼性の高いクリアランスになるように調整します。


3) 橋クレーンの減速機から油漏れがないかを主に点検してください。 動作中にボックス内で異音が発生する場合は、ボックスのカバーを開けて確認する必要があります。 一般に、ベアリングの損傷、ギアの噛み合いの過剰なバックラッシュ、歯面の深刻な摩耗などが原因で発生します。


4) リフティングウインチ： ① ワイヤロープ、フック、プーリ等が安全・確実であるかを確認し、摩耗が規定値を超えている場合は交換してください。 ② ブレーキが安全、高感度、信頼性の高いものになるように点検および調整します。


5) 橋形クレーンのワイヤーロープの検査。 一般的に使用される品種には、リン酸塩処理鋼ワイヤロープ、亜鉛メッキ鋼ワイヤロープ、平滑鋼ワイヤロープなどがあります。 スチール ワイヤ ロープを検査するときは、ワイヤの断線、摩耗、よじれ、腐食を観察することに重点を置く必要があります。 トラッキング再検査に重点を置くため、マークを付けます。 ドラム内のワイヤーロープの安全リミッターが効いているか、ドラム上のワイヤーロープ押さえ板がしっかりと押し付けられているか、押さえ板の枚数が適切かなどを確認してください。


6) 潤滑：各部品の油の品質と量を確認し、必要に応じて潤滑油を追加または交換します。


7) 橋形クレーンのプーリーを確認してください。 溝底の摩耗が基準を超えているかどうか、鋳鉄プーリーに亀裂がないかが焦点となります。 ピッチ機構プーリーブロックのてん輪は、通常の状態では動かないため無視されがちです。 したがって、設置前に回転の柔軟性を確認する必要があります。そうしないと、設置中に左右のワイヤロープの長さと張力をバランスホイールによって自動的に調整できなくなり、高所でのロープ調整の困難さと危険が増大します。


8) 電気: ① リミットスイッチが敏感で信頼できるかどうかを確認します。 ③ 配電ボックス内の電気製品が高感度で信頼性が高いかどうかを確認します。 ③ モーター、電気ベル、ワイヤーが安全で信頼できるかどうかを確認してください。 ④

信号灯が良好な状態にあるかどうかを確認してください。


9) 橋形クレーンのカップリングが緩んでいないか、あるいは「転がりキー」になっているかどうかを確認します。 弾性ピンカップリングの弾性ゴムリングが異常に摩耗していないかを重点的にチェックし、歯付きカップリングのギアリングの摩耗には特に注意してください。 取り付け精度が悪いため、両軸のオフセットが大きい場合、短期間でリングギヤ全体が摩耗してしまいます。 昇降機構にこのような事態が発生すると、重大な事故が発生しやすくなります。

持ち上げ重量(t)	1				2				3				5				10				16				カスタマイズされた
スパン(m)	7.5	10	15	18	8	13	18	27	7.5	12	18	23	8	12	15	18	8	12	15	20	12	19	25	28	カスタマイズされた
作業速度 (メートル/分)	グラウンド20								グラウンド20								グラウンド20				グラウンド20				カスタマイズされた
巻上高さ(m) カスタマイズされた	カスタマイズされた
労働者階級	A4またはカスタマイズされた
電流	カスタマイズされた
