吊り上げ機械にはどのような種類がありますか?
Nov 28, 2023
吊り上げ機械にはどのような種類がありますか?
吊り上げ機械はその構造や性能により、軽小型吊り上げ機械、橋梁型吊り上げ機械、ジブ型クレーン、ケーブルクレーンの4つに大別されます。 空気圧ホイスト、電気ホイスト、ウインチなどの軽小型吊り上げ機器 ブリッジクレーン、ガントリークレーンなどの橋梁型つり上げ機械 ジブクレーン、タワークレーン、トラッククレーン、タイヤクレーン、クローラーなどのブーム型クレーンクレーン等 リフト等のケーブルクレーン
次に、これらのクレーンの種類について簡単に紹介します。 昇降機の種類を追加していただけます。
1. 軽量・小型の昇降装置
軽量小型吊り上げ装置の特徴は、軽量、コンパクトな構造、簡単な動作、および動作範囲の投影が主に点と線であることです。 軽量小型の吊り上げ装置は一般に吊り上げ機構が 1 つしかなく、重量物の吊り上げ動作は 1 回しか行えません。 このカテゴリに属するものは、ジャッキ、滑車、ハンド (ガス、電気) ホイスト、ウインチなどです。電気ホイストには、動作範囲を拡大するために走行トロリーと金属フレームが装備されていることがよくあります。
電気ホイスト：CD1およびMD1シリーズのワイヤロープ電気ホイストは、コンパクトな構造、軽量、安全性と信頼性、部品の高度な汎用性、強力な互換性、高い吊り上げ能力、および容易なメンテナンスの特徴を備えています。 広く使用されており、人気のある軽量ホイストです。 重装備。
ホイストには固定式とトロリー式の2種類があります。 フレームに直接取り付けて使用できます。 トロリーを装備して線路に設置することもできます。
2. 橋形クレーン

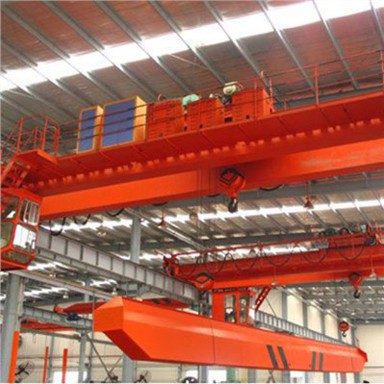

①橋クレーン
橋形クレーンは、高架上を橋が走行する橋形クレーンで、天井クレーンとも呼ばれます。 橋梁クレーンの橋枠は両側の高架橋に敷かれた線路に沿って縦方向に走行し、吊り上げトロリーは橋枠に敷設された線路に沿って横方向に走行し、長方形の作業範囲を形成し、橋枠の下のスペースを確保します。材料の吊り上げにフル活用できます。 地上設備によって妨げられています。
橋形クレーンの特徴は、フックなどの吊り下げ装置に吊り下げた重量物を垂直に吊り上げたり、宇宙空間で水平に輸送したりできることです。 ブリッジクレーンには、吊り上げ機構、大型車両および小型車両の操作機構が含まれます。 これらの機構の協調動作に依存して、特定の立方空間内で重量物を持ち上げて輸送することができます。 橋梁クレーン、橋の積み下ろし、冶金橋クレーン、ケーブル クレーンなどがすべてこのカテゴリに分類されます。
ブリッジクレーンは、屋内および屋外の倉庫、工場、埠頭、屋外保管場などで広く使用されています。 天井クレーンは、通常の天井クレーン、簡易ビーム天井クレーン、冶金用特殊天井クレーンの 3 種類に分類できます。
通常の橋形クレーンは、一般的に吊り上げトロリー、橋梁操作機構、橋梁金属構造物で構成されています。 リフティングトロリーは、リフティング機構、トロリー操作機構、トロリーフレームの 3 つの部分で構成されています。
昇降機構には、モーター、ブレーキ、減速機、ドラム、プーリーブロックが含まれます。 モーターの駆動により減速機を介してドラムが回転し、ワイヤロープをドラムに巻き付けたり、ドラムから降下させたりして重量物の昇降を行います。 トロリーフレームは、昇降機構やトロリー走行機構などを支持・設置するフレームです。 通常は溶接構造です。
②ガントリークレーン
単主桁片持ちガントリークレーンは、構造が簡単で製作・設置が容易で質量も小さい。 主桁の大部分はたわみボックスフレーム構造となっています。 ダブル主桁ガントリークレーンに比べて全体の剛性が低くなります。
したがって、この形式は吊上能力Qが50t以下、スパンSが35m以下の場合に使用可能です。
シングルメインドアビームクレーンドア脚には、L タイプと C タイプの 2 つのタイプがあります。 L 型は製造と設置が容易で、耐応力性に優れ、質量が小さいです。 ただし、荷物を持ち上げて脚を通過するスペースは比較的狭いです。 コの字型の脚は、荷物がスムーズに通過できるように横方向の空間を広くするために傾斜または湾曲した形状に作られています。
3. ジブ式クレーン
ジブクレーンの特性は基本的に橋形クレーンと同じです。 円形以上の現場で動作でき、主に屋外での積み込み、積み降ろし、設置に使用されます。 ガントリークレーン、フローティングクレーン、マストクレーン、ウォールクレーン、デッキクレーンなどがあります。
ブームクレーンには、巻上機構、起伏機構、回転機構が含まれます。 これらの機構の協調動作により、一定の円筒空間内で重量物を持ち上げて搬送することができます。 ブーム型クレーンは、主に車両またはその他の輸送（移動）ツールに取り付けられ、動作するブーム型回転クレーンを形成します。 トラッククレーン、タイヤ式クレーン、タワークレーン、ガントリークレーン、浮きクレーン、鉄道クレーンなど
カンチレバークレーンにはコラム型、壁掛け型、バランスクレーンの3つの形式があります。
コラム型カンチレバークレーンは、コラムとカンチレバーで構成され、そのカンチレバーがベースに固定された固定コラムの周りを回転できる、またはカンチレバーと回転コラムがしっかりと接続されており、垂直中心線に対して一緒に回転するカンチレバークレーンです。ベースサポート。 吊り上げ能力が小さく、稼働範囲が円形や扇形の場合に適しています。 一般的に工作機械などへのワークの積み込みや搬送に使用されます。
コラムカンチレバークレーンは吊り上げ機構や操作機構として電気チェーンブロックが主に使用されており、ワイヤロープ電気ホイストやハンドチェーンブロックはほとんど使用されていません。 旋回・水平移動は手動で行うことが多く、吊り上げ能力が大きい場合のみ電動で行います。
ウォール クレーンは、壁に固定されるか、壁またはその他の支持構造上の高架軌道に沿って動作できるジブ クレーンです。
ウォールクレーンは、スパンが大きく建物の高さが高い作業場や倉庫で使用されます。 壁際での昇降作業が多い場合に最適です。 ウォール クレーンは、主に上記のビーム クレーンまたはブリッジ クレーンと組み合わせて使用されます。 それらは壁の近くの長方形のスペースに役立ち、光や小さな物体を持ち上げる役割を果たします。 大きな物体は梁クレーンまたは橋クレーンで運ばれます。
天秤クレーンは一般に天秤クレーンとして知られています。 4 バーリンク機構の原理を使用して、荷重とバランスウェイト間のバランスシステムを形成します。 各種スプレッダーを使用し、三次元空間で荷物を柔軟かつ簡単に吊り上げることができます。 バランスクレーンは軽くて柔軟性があり、小物の吊り上げに最適な吊り上げ装置です。 工場の作業場での工作機械の積み降ろし、プロセスルームのワーク、自動ライン、生産ライン、砂箱の持ち上げ、部品の組み立て、ステーション、ドック、倉庫などの場面で広く使用されています。
4.移動式クレーン
移動式クレーンは一般的にトラッククレーン（トラッククレーン）、タイヤクレーン（タイヤクレーン）、オフロードタイヤクレーン、オールテレーンクレーン、クローラークレーン（クローラクレーン）、特殊クレーンに分けられます。
① クローラークレーン
クローラークレーンの運転室と昇降制御室は一体化されており、接地面積が広く、地面の平均圧力が低く、安定性が良く、軟弱な泥地でも作業が可能です。
高いトラクション係数と大きな勾配を備え、険しい地形でも走行できます。
しかし、クローラークレーンは走行速度が遅いため、走行中に路面を傷つけてしまいます。 そのため、移行作業時には平床トレーラーで輸送する必要があり、操縦性が悪い。
②オールテレーンクレーン
オールテレーンクレーンは、トラッククレーンとオフロードクレーンの特徴を併せ持った高機能な製品です。 トラッククレーンのように迅速に移動して長距離を移動できるだけでなく、小規模で険しい現場や泥だらけの現場での作業要件、つまり高速移動速度、多軸駆動、全輪操舵、3 つの操舵モードも満たします。 、地上高。 ギャップが大きく、登坂能力が高く、カニ状に歩くこともできる。 今後の発展性が期待できる商品です。 ただし、価格は高く、使用とメンテナンスの要件も高くなります。
③ タイヤクレーン
タイヤクレーンは、貨物ヤードや埠頭、建設現場など、移動距離が限られた場所での吊り上げ作業に適しています。
④トラッククレーン
クレーンは汎用車や特殊車のシャーシに設置されます。 シャーシ性能は車両総重量が同じトラックと同等で、道路車両の技術要件を満たしているため、あらゆる高速道路をスムーズに走行できます。 この種のクレーンは一般的に上下2つの制御室を備えており、運転時の安定性を保つためにアウトリガーを伸ばす必要があります。 吊り上げ重量の範囲は8トンから1000トンと非常に広く、シャーシの軸数は2軸から10軸まであり、クレーンの中で最も大きく、最も広く使用されているタイプです。
⑤ 特殊クレーン
特殊クレーンは、特定の作業を完了するために開発された特殊なクレーンです。 例: 機械化部隊の戦術的技術支援のために、オフロード車両や装甲車両に搭載された吊り上げ車輪救助車両。 交通事故処理などに使用される高速道路のレッカー車などがこれに該当します。
