ワイヤーロープがリールから落ちる理由を知っていますか？

この記事は主に、ワイヤロープがリールから外れることを心配しているお客様の問題を解決することを目的としています。

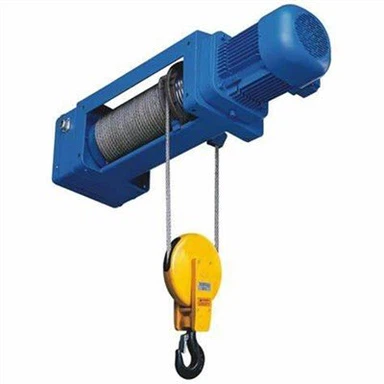

かどうか天井クレーン, a ガントリークレーン、電気ホイストそしてウインチ、ワイヤロープとリールのこの問題は避けられません。

このような状況を受けて、ワイヤーロープがリールから抜けないようにするためのポイントを以下に挙げました。

一般的に言えば、ワイヤーロープがリールに出入りするとき、ロープとリールの間の角度が大きい場合、速度が速い場合、ワイヤーロープの剛性が大きすぎる場合、ワイヤーロープの張力が小さすぎる場合、巻き数が少なくなります。リールの層は大きく、ロープの溝は比較的小さいです。 浅いとワイヤーロープがロープ溝の拘束から外れやすくなります。

逆に、ワイヤーロープが溝から抜ける可能性を減らしたい場合は、これらの側面から始める必要があります。

（1）ワイヤーロープとロープ溝の方向との間の角度を小さくして、ワイヤーロープをよりスムーズに引っ込めてロープ溝に入れることができるようにします。これにより、溝から落ちる可能性を減らすことができます。

リールが単層で巻かれており、ワイヤーロープとロープ溝の間の角度が非常に小さい場合、リールとプーリーの間の距離が長くなり、スペースの制限が主な影響要因になります。

(2)速度を落とし、より柔軟性のあるワイヤーロープを使用することで、ワイヤーロープとドラムのロープ溝との密着性が向上し、滑る危険性をある程度軽減することができます。

（特に冶金、製鉄所で使用 危険因子の高い環境でのブリッジクレーン用など）

（3）テンションプーリーを設定して、ワイヤーロープが常に一定の張力を持ち、ワイヤーロープのロープ溝の拘束力が常に存在するようにします。これにより、溝からの脱出の可能性が大幅に減少します。

(4) 多層巻きを使用する場合、下層のロープ ループによって生成される溝形状は、リール自体のロープ溝ほど完全ではありませんが、リールの長さが短くなり、ワイヤ ロープ間の角度が小さくなります。ロープの溝はそれに応じて減少するため、それぞれに長所と短所があります。

(5) ロープ溝の深さによってワイヤロープへの拘束効果が異なります。 ライフコストとドラムの長さを考慮しなくても、深い溝にはより拘束力のある利点があります。

上記の方法以外にも、ロープ溝内でのワイヤロープの引込み・解舒の動きを抑制するために、剥離防止溝装置を設ける方法を採用することもできる。

1つ目はスライドリミットプレートで、ワイヤロープの巻き出し位置に合わせてガイドロッドに沿って移動できます。 ロープ溝から飛び出さないこと。

ただし、特定の欠点があります。リールに出入りするときに、ワイヤ ロープがリミット プレートにこすれます。

2つ目はロープロッドです。 加圧ロッド鋼管はその軸を中心に回転させることができ、スプリングの力を利用して加圧ロッドが常にワイヤーロープをリールのロープ溝に突き刺します。

（圧力棒の鋼管とシャフトはまだ滑り摩擦です）。

比較すると、2 番目はより複雑ですが、効果は 1 番目よりも優れています。

もちろん、カークレーンのガイドプーリーの構造に似た加圧ローラーを使用したり、すべり軸受を使用したりする第3のタイプもありますが、コストが高くなり、できるかどうかも検討する必要があります。設置スペースに合わせます。
